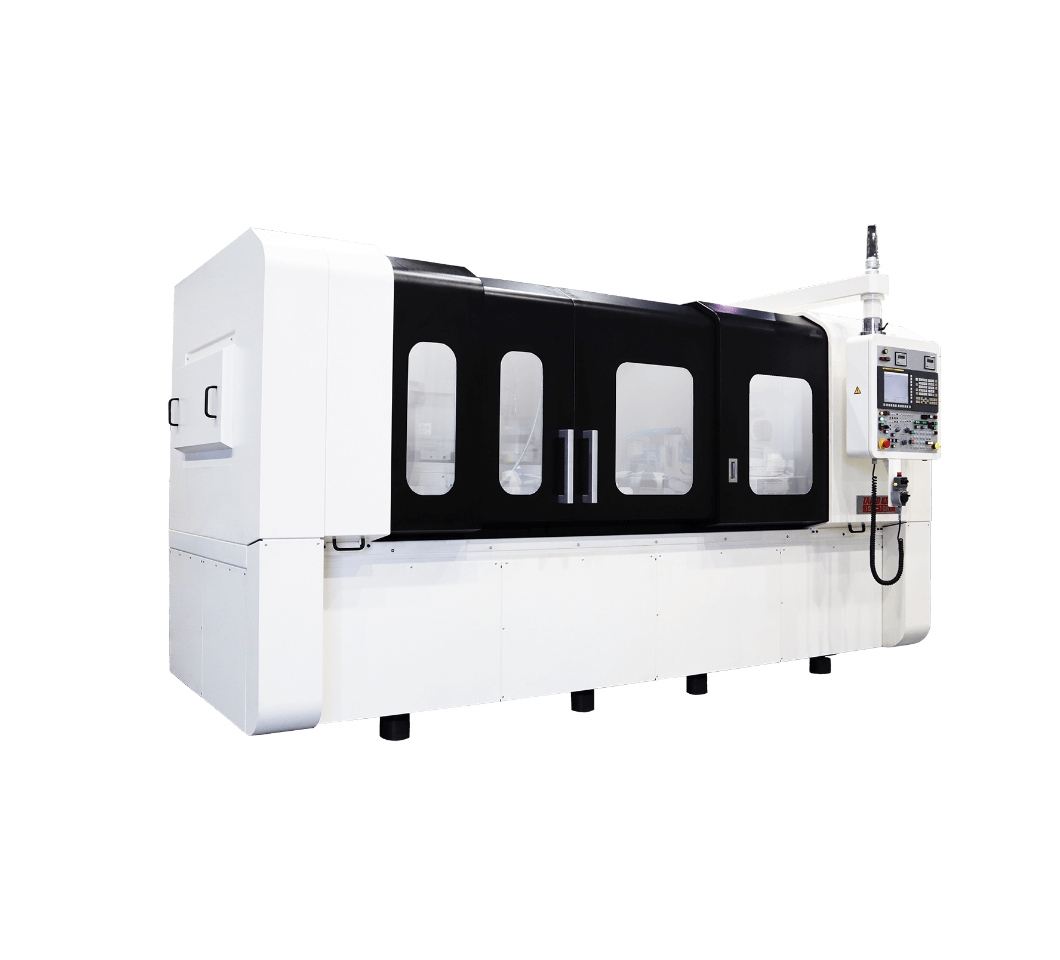

横形内面研削盤 IGH-7NT
複合加工
内面研削盤のベストセラー機
- ターレット割出機能を持つ砥石台にスピンドルを2本標準装備した、ワーク長750対応の内面研削盤
- ワンチャッキングで内径、外径、端面、テーパ面の連続自動加工が可能
- 砥石台固定式、スピンドル1本のNEタイプも用意（NEタイプについてはカタログをご確認ください）
- NC3軸ローダの自動化ユニットをオプションで用意。製造現場の自動化、省人化に対応
動画
仕様
| 研削可能内径 | ø3mm ～ø200mm |
|---|---|
| 研削可能外径 | ø275mm |
| 研削可能長さ | 150mm（OP450mm） |
| ワーク長さ | 750mm |
| 主軸の振り | ø300mm |
| 主軸テーブル旋回角度 | 手前：1° 後方：16° |
| 砥石スピンドル回転数 | 45,000min-1 or 75,000min-1（内研） 4,400min-1（外研） |
| 標準フロアスペース（W×D） | 3,500mm×3,100mm |
特長

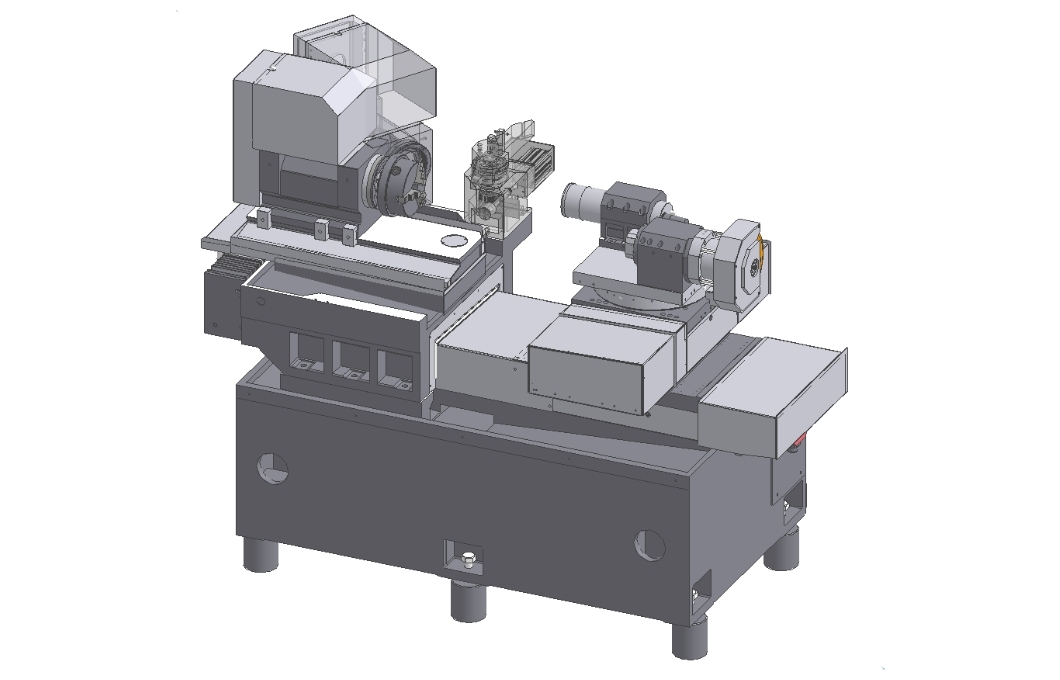

0.0001度設定単位のスイベル機能を標準搭載
主軸台にはNC指令による0.0001度単位のスイベル機能を標準搭載。ワンチャッキングでワークのテーパ面の高精度加工を実現します。

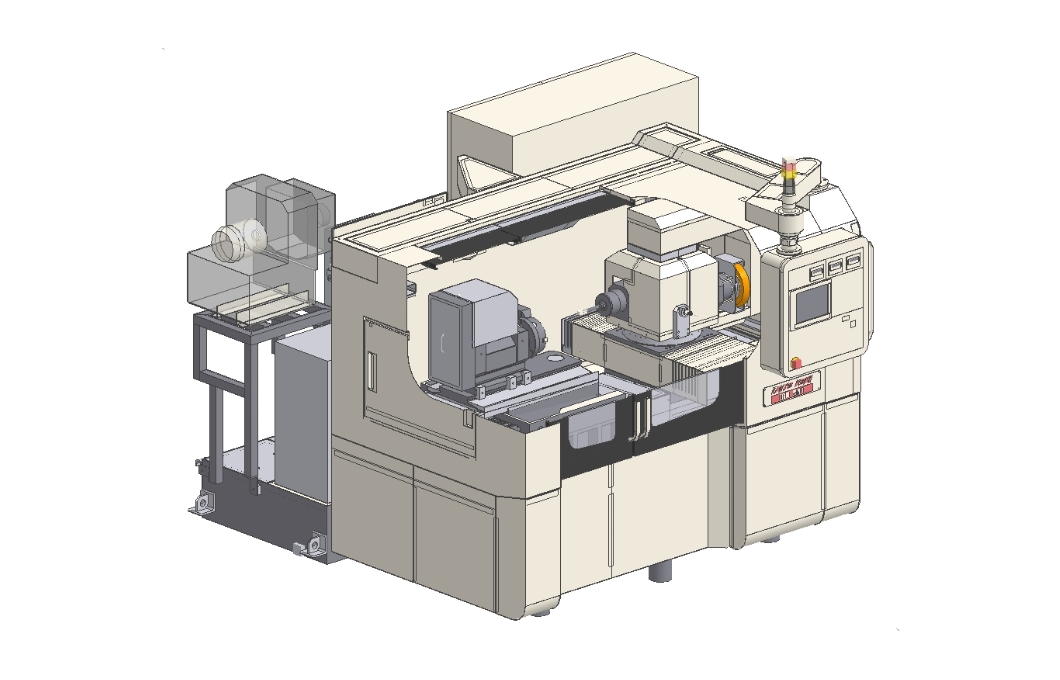

ワンチャッキングでの連続自動研削加工
タレット式砥石台に内研スピンドル、外研スピンドルを各1本ずつ標準搭載（NTタイプ）。ワンチャッキングでワークの内径、外径、端面、テーパ面の複合加工に対応します。また、自動計測装置や砥石スピンドルの増設（最多4本）をオプションから選択することで、工作機械に搭載される高精度なスピンドル加工にも対応します。
