横形内面研削盤 IGS-4NT
複合加工
スピンドルの研削加工に
最適な内面研削盤
- 4本の砥石スピンドルを標準装備し、複数工程をワンチャッキングで加工できる、ワーク長400対応の内面研削盤
- 工作機械用スピンドルの内径・外径・端面・テーパ面の複合加工に対応し、大幅な工程集約と合理化を実現
- NC3軸ローダの自動化ユニットをオプションで用意。製造現場の自動化、省人化に対応
動画
仕様
| 研削可能内径 | ø10mm ～ ø300mm |
|---|---|
| 研削可能外径 | ø240mm |
| 研削可能長さ | 300mm |
| ワーク長さ | 400mm |
| 主軸の振り | ø400mm |
| 主軸テーブル旋回角度 | 手前：1° 後方：30° |
| 砥石スピンドル回転数 | 18,000min-1 ～ 75,000min-1 4本付属 |
| 標準フロアスペース（W×D） | 3,400mm×3,300mm |
特長
0.0001度設定単位のスイベル機能を標準搭載
主軸台にはNC指令による0.0001度単位のスイベル機能を標準搭載。ワンチャッキングでワークのテーパ面まで高精度加工を実現します。

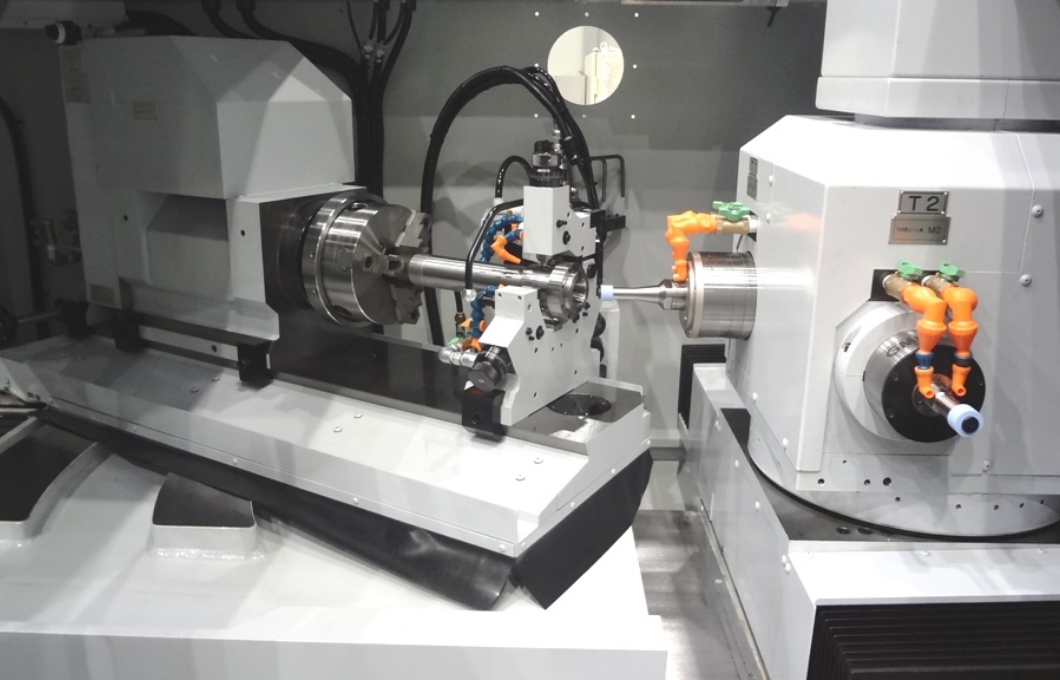

ワンチャッキングでの連続自動研削加工

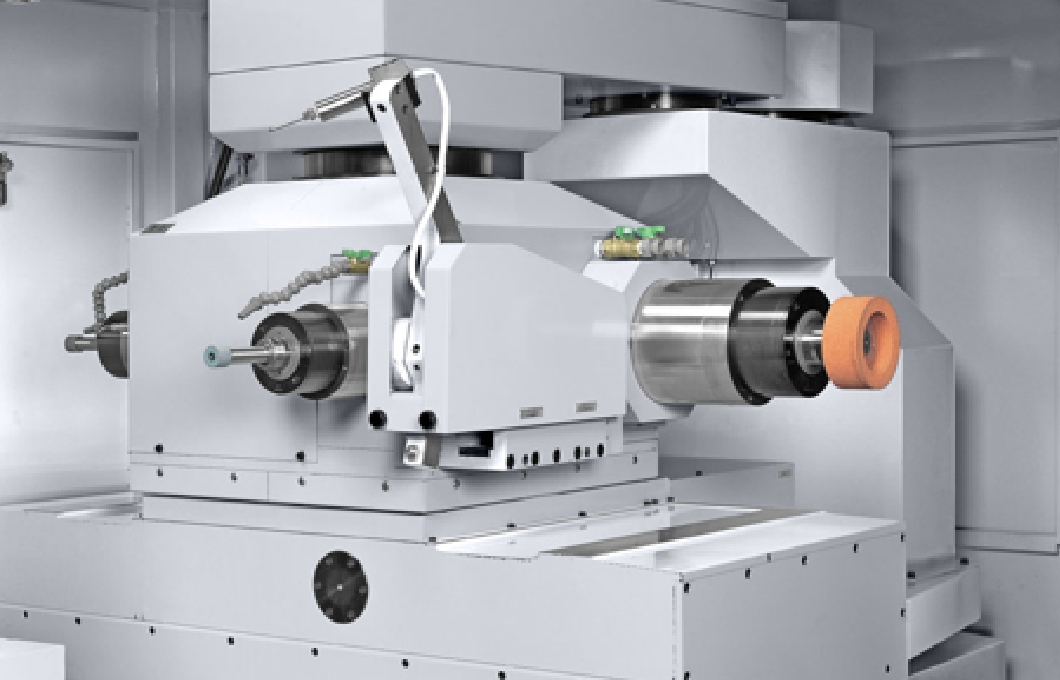

タレット式砥石台に4本の砥石スピンドルを標準搭載。ワンチャッキングでワークの内径、外径、端面、テーパ面の複合加工に対応することで、工作機械に搭載される高精度なスピンドル加工に最適な加工ソリューションを提供します。
