小型立形研削盤 IGV-1NT
複合研削にも対応する
高剛性コンパクトマシン
- 立形構造による操作性・省スペース性に加え、複合研削にも対応
- 標準機のフロアスペース：1,190mm×3,100mm
- 精密量産部品の高効率・高精度な内径・外径・端面加工に特化し、様々な市場ニーズに合わせたオプション構成、自動化対応を実現
動画
仕様
| 研削可能内径 | ø90mm |
|---|---|
| 研削可能外径 | ø100mm |
| 研削可能長さ | 100mm |
| 主軸の振り | ø180mm |
| 取付可能ワーク高さ | 100mm（治具含む） |
| テーブル上積載可能重量 | 40kg（治具含む） |
| 砥石スピンドル回転数 | 45,000min-1 or 75,000min-1（内研） 3,700min-1（外研） |
| 標準フロアスペース（W×D） | 1,190mm×3,100mm |
特長
複合研削による工程集約を実現
砥石スピンドルは内径・外径の2種類を標準搭載。砥石台にタレット構造を採用することで内径・外径・端面をワンチャッキングで研削加工でき、コンパクトな機体ながら同軸度・直角度などあらゆるパラメータにおいて高い加工精度を実現します。
周辺機器オプション オプション
計測装置、チャック、ドレス、クーラントなど、豊富なオプションから選択可能です。長年の実績により蓄積した加工ノウハウに基づき、課題解決のための最適なオプションをご提案します。
自動化システム オプション
お客様のご要望に応じて多彩な自動化システムを構築します。工程別に複数台をコンベアで連結したり、ワークスストッカ装置にも対応したりと、あらゆるニーズに対応します。すべて自社開発のため、サービス体制も万全です。
このページは会員限定コンテンツがあります。
会員登録をしますと製品カタログを
ダウンロードいただけます。

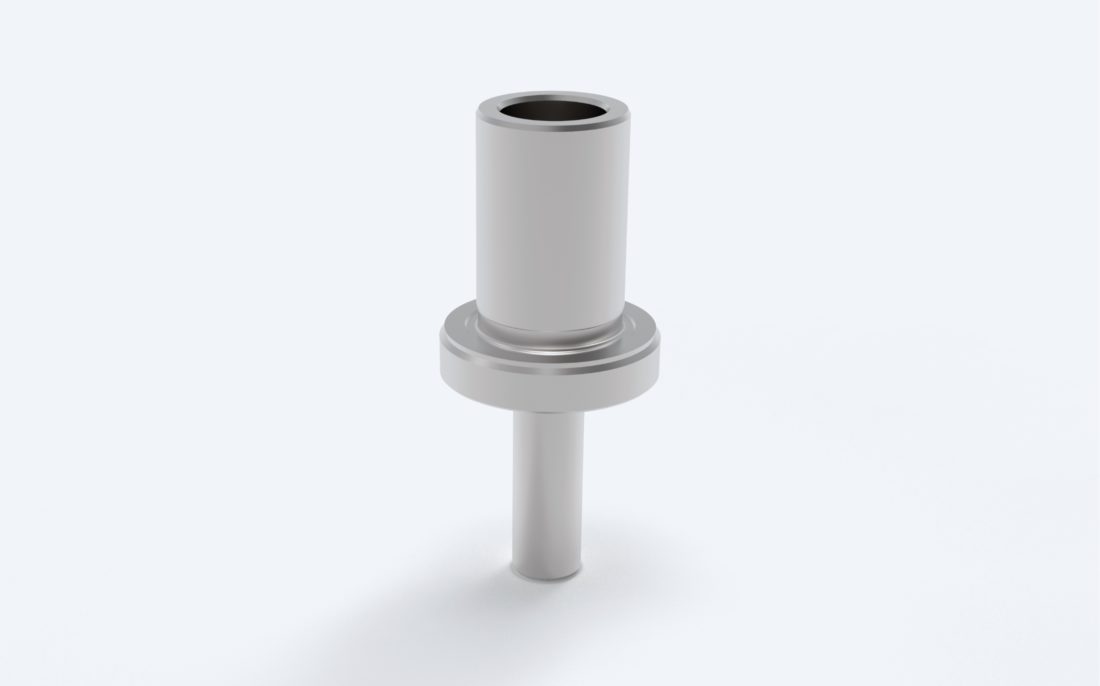

関連事例
