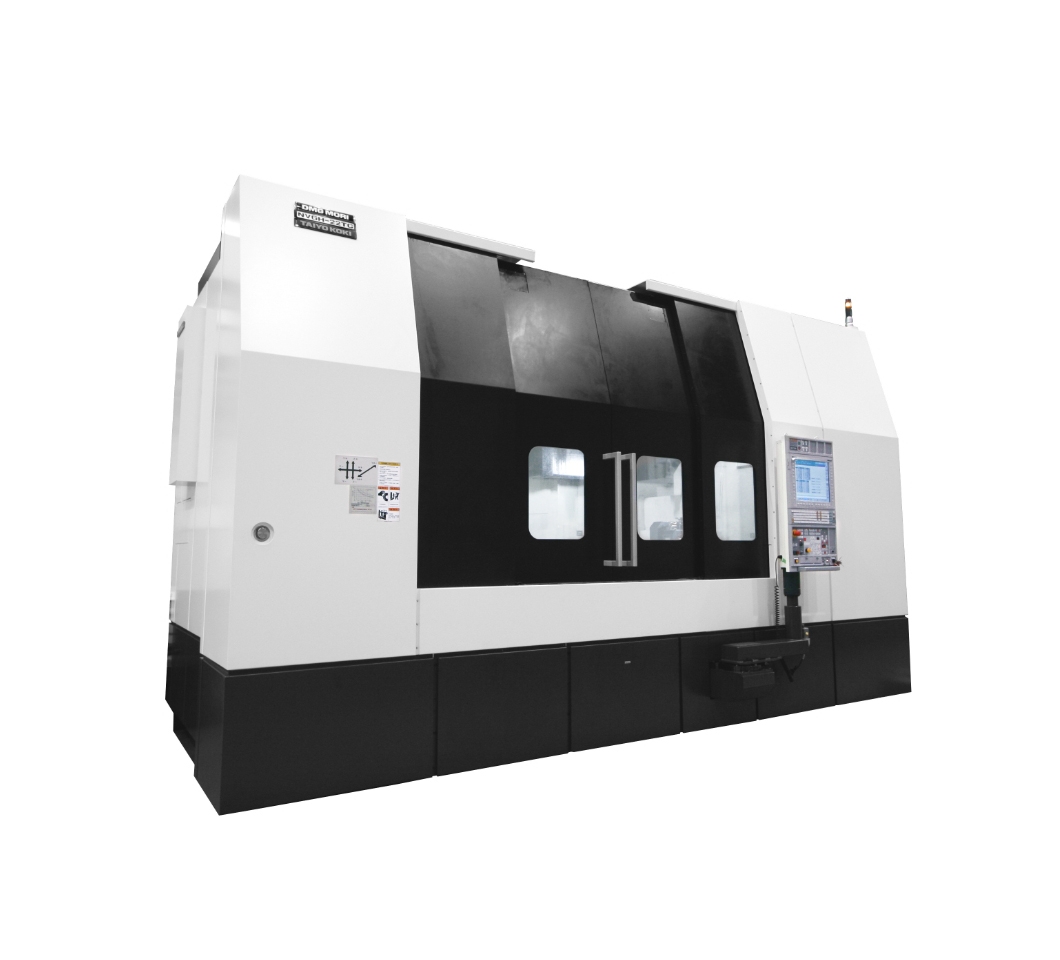

高剛性立形複合研削盤 NVGH-22T
エネルギー・ベアリングなどの
大型ワークを高精度・高効率加工
- 主軸の振りø2,250mm+最大積載重量7,500kgの超大型ワークに対応
- 砥石台に任意連続割出機能を標準装備。高精度割出タレットによるクラウニング加工が可能
- 最大出力25.0kWの高剛性内研スピンドルには、7,000kgfのクランプ力をもつHSK-A125規格を採用
- TCタイプによる任意形状研削、自動化オプション、ハードターニングなど、あらゆる加工ニーズに対応
- 大画面で視認性が良い操作盤には汎用研削サイクル用対話ソフト「GriPS Ⅲ」を標準搭載
動画
仕様
| 研削可能内径 | ø100mm 〜ø2,000mm |
|---|---|
| 研削可能外径 | 〜 ø2,200mm |
| 研削可能長さ | 内径 600mm / 外径 600mm |
| 主軸の振り | ø2,250mm |
| 取付可能ワーク高さ | 750mm（治具含む） |
| テーブル上積載可能重量 | 7,500kg（治具含む） |
| 砥石スピンドル回転数 | 6,000min-1（ATC） |
| 標準フロアスペース（W×D） | 5,326mm×5,155mm |
特長
任意割出機能を標準装備
砥石台に高精度割出タレットテーブルを標準搭載。テーパ部のクラウニング加工が可能となります。内径・外径・端面をワンチャッキングで加工する工程革新（プロセスイノベーション）を、加工難易度が高いワークにおいても実現します。
高剛性・高馬力の砥石スピンドルを搭載

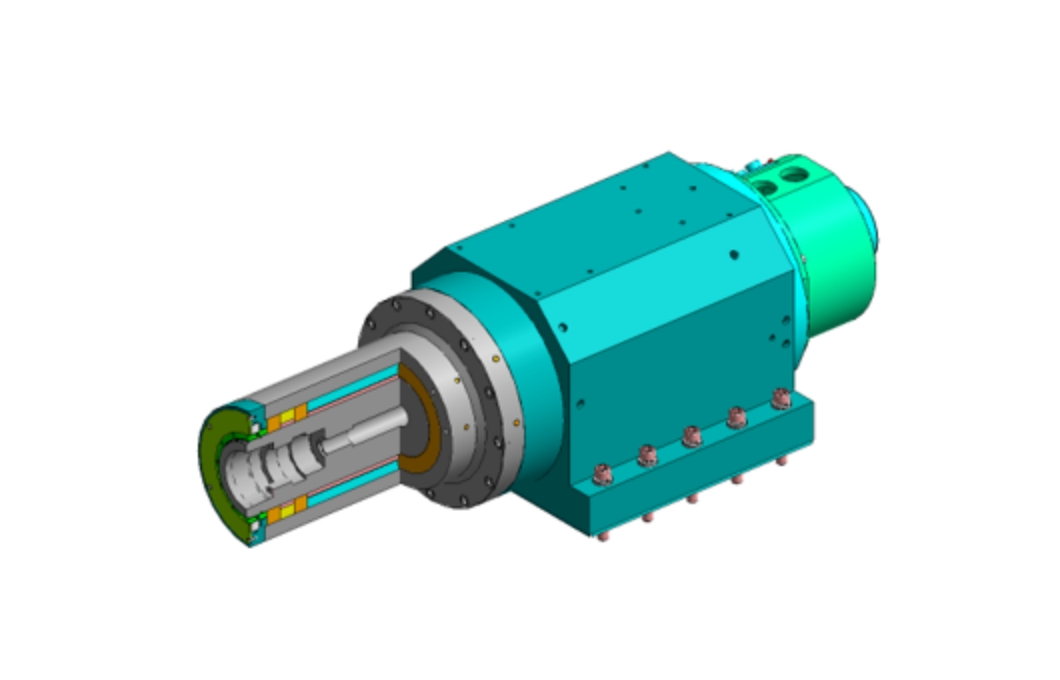

大型軸受により高剛性を誇る内研スピンドルには、高いクランプ力を誇るHSK-A125規格を採用。最大出力25kWのビルトインモータによって、ハードな量産加工・重研削に対応します。
ワーク主軸DDモータによる任意形状研削 TCタイプ
ワーク主軸はオプションでDD（ダイレクトドライブ）モータ仕様に変更できます。DDモータによる高精度かつ高速の割り出しが可能となり、カムやカービックカップリングなどの任意形状研削を実現します。DDモータは、その駆動部に摩耗系部品が無く、メンテナンスレスとなることも大きな魅力です。
ハードターニング機能による研削時間の大幅削減 オプション
NVGHシリーズは太陽工機の研削盤のなかでも最高クラスの剛性を誇ります。ハードターニング機能により、ワークの取代をあらかじめ削りとっておくことで、研削時間の大幅削減が可能となります。
