高生産型複合研削盤 PGV-3
複合加工
ターンテーブル機構を採用することで
高い生産性を実現
- 3-ACC（オートチャックチェンジ）システムを標準搭載
- 加工中に段取りが可能。非加工時間が短縮され、機械稼働率も上昇
- 2つの加工ステーションで2工程を同時加工。さらにクシバ仕様にすればさらなる加工時間短縮が可能に
動画
仕様
| 研削可能内径 | ø25mm ～ ø100mm |
|---|---|
| 研削可能外径 | ～ ø150mm |
| 研削可能長さ | 内径 120mm / 外径 120mm |
| 主軸の振り | ø250mm（クシバ仕様の場合は、ø200mm） |
| 取付可能ワーク高さ | 120mm（治具含む） |
| テーブル上積載可能重量 | 30kg（治具含む） |
| 砥石スピンドル回転数 | 45,000min-1（1st 内研） 4,400min-1（2nd 外研） |
| 標準フロアスペース（W×D） | 1,580mm×3,530mm |
特長

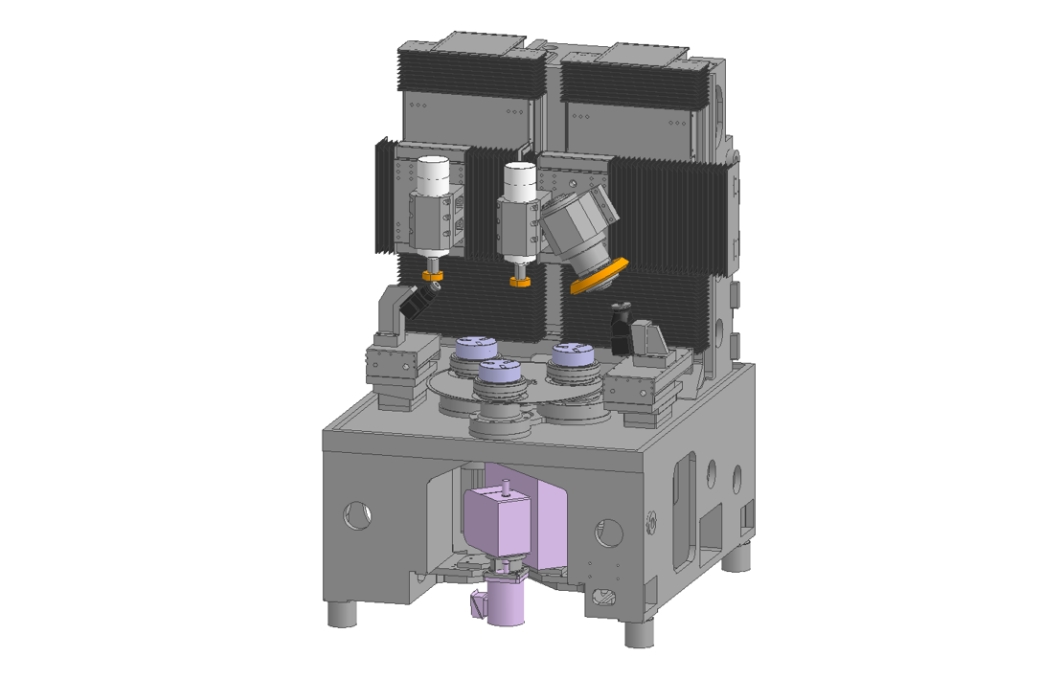

3-ACC（オートチャックチェンジ）システム
ターンテーブル機構による3-ACC（オートチャックチェンジ）システムを標準搭載。2つの加工ステーションで異なる工程を同時に加工しながら、手前の段取りステーションでワーク交換作業が可能となります。非研削時間が短縮され、機械稼働率を向上させることができます。
※画像はクシバ仕様（オプション）のものです。
このページは会員限定コンテンツがあります。
会員登録をしますと製品カタログを
ダウンロードいただけます。

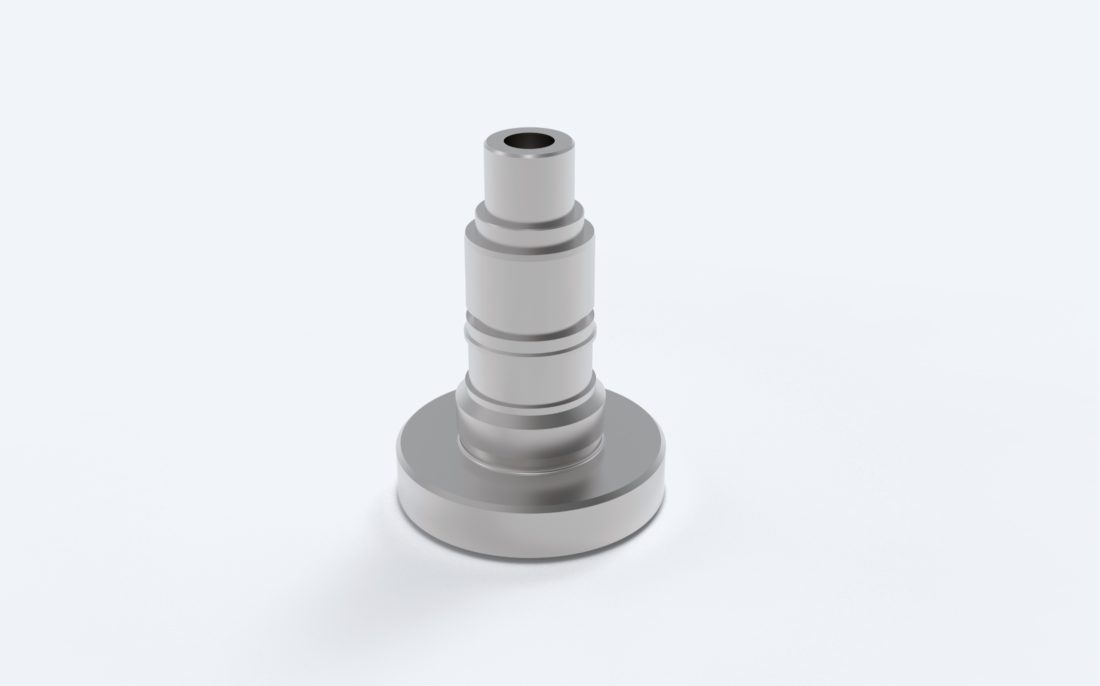

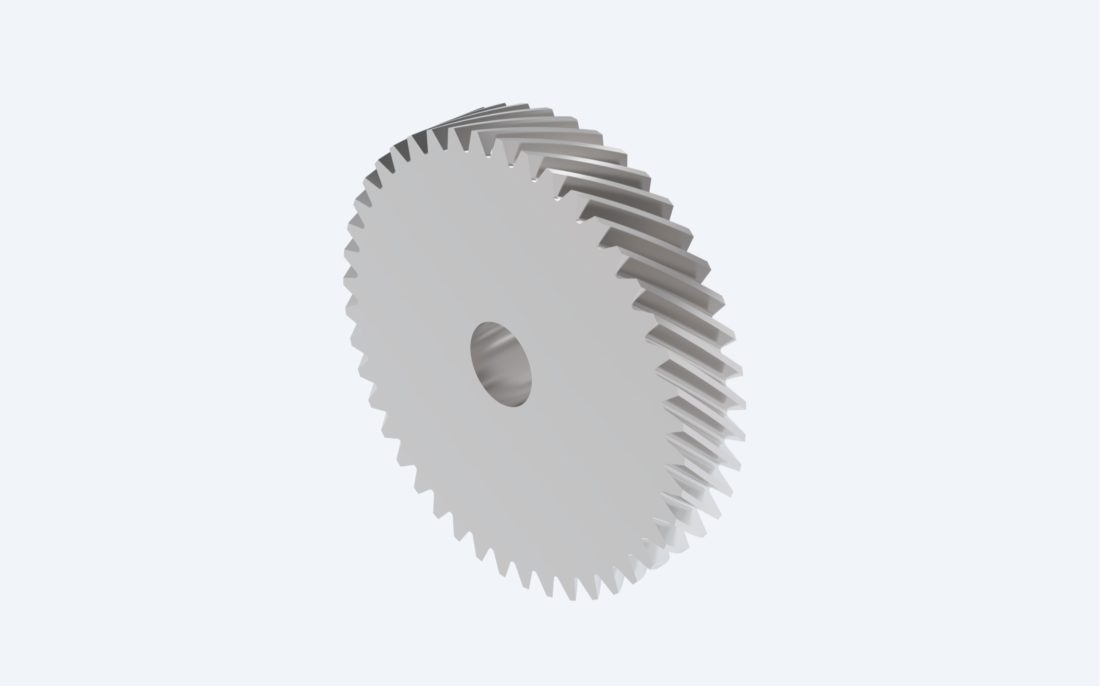

関連事例
