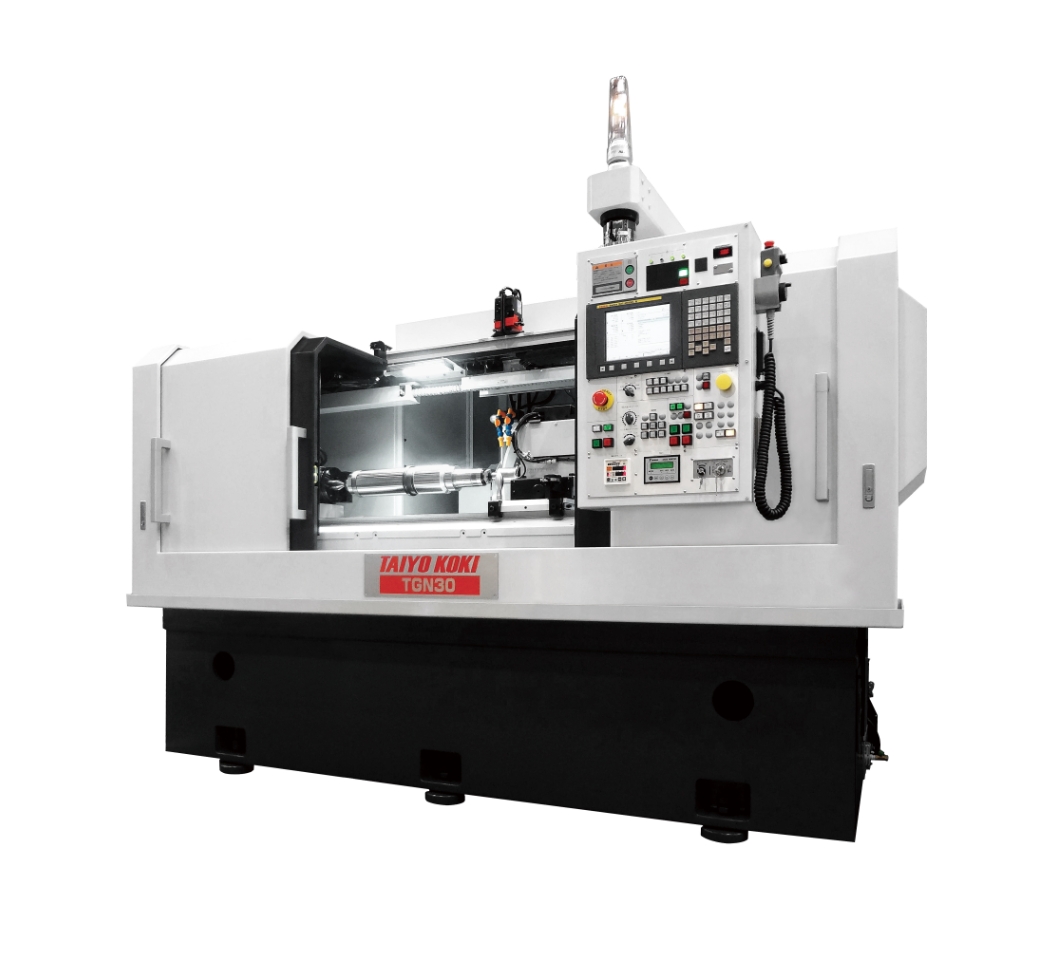

ネジ研削盤 TGN30/30
高精度・高剛性を実現した
汎用型ネジ研削盤
- 作業性・操作性を追求した、センタ間距離300mmの高剛性・高精度ネジ研削盤
- 簡単な数値入力のみでヘリックス角度の変更が可能
- ドレッサを主軸裏側に配置することで有効径の安定性が向上
- 各種フルクローズド制御により、高精度ネジ加工を実現
動画
仕様
| センタ間距離 | 300mm |
|---|---|
| 研削可能ネジ長さ | 250mm |
| 加工可能ネジ径 | ø90mm |
| センタ支持重量 | 20kg |
| 砥石台旋回角度 | ±30° |
| 砥石寸法 | ø400mm×30mm×ø203.2mm |
| 砥石スピンドル回転数 | 2,700min-1 |
| 標準フロアスペース（W×D） | 2,050mm×3,500mm |
特長

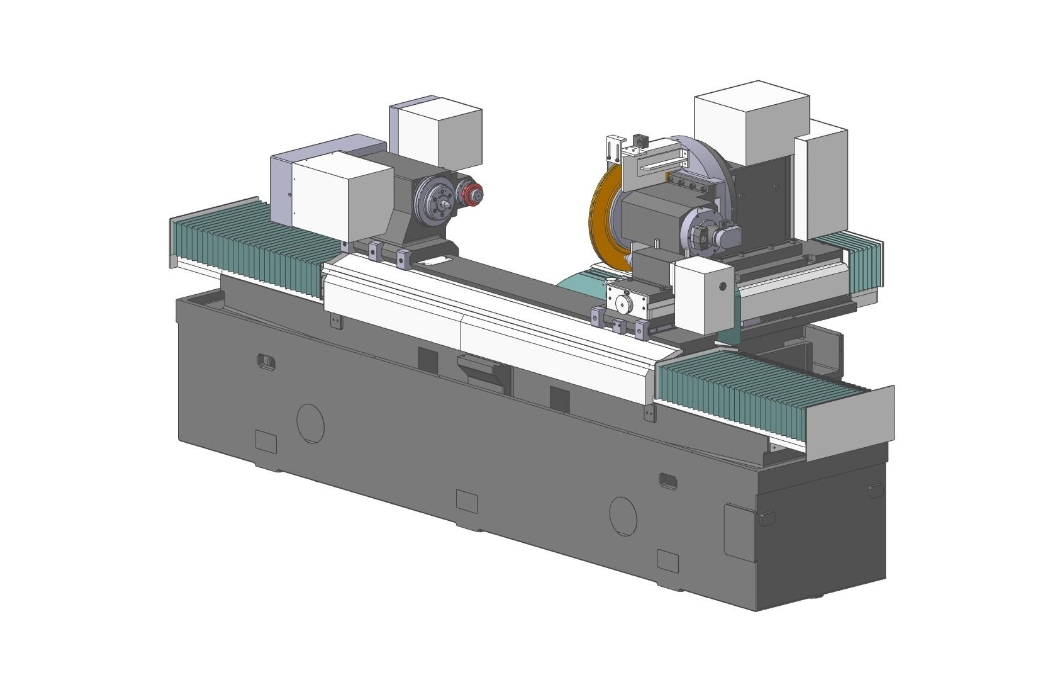

シンプルで使い勝手の良い操作性・作業性を実現
砥石台の旋回をNC制御化することで、簡単な数値入力のみでヘリックス角度を変更できます。スピンドル、工具、ネジゲージ、ボールネジなど、様々なワークに対して高精度なネジ加工を実現します。

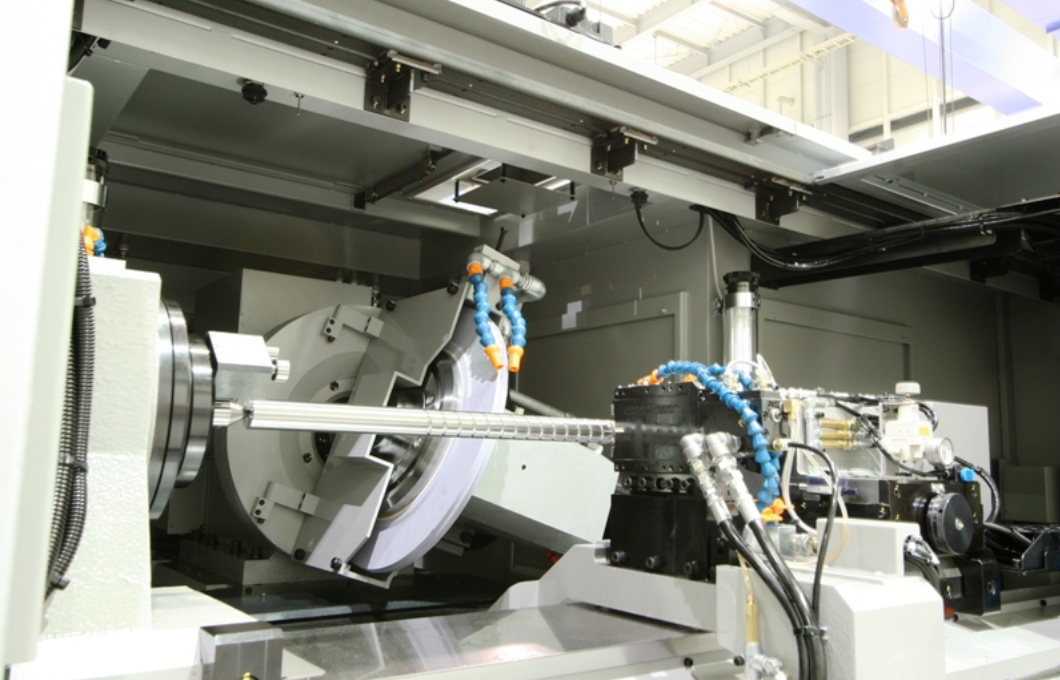

各種フルクローズド制御により、高精度ネジ加工を実現
主軸上に0.0001度制御のロータリエンコーダ、Ｘ軸、Z軸には光学スケールを標準搭載。ビルトイン仕様の砥石スピンドルを標準採用することで、機体振動を最小限に抑制し、小径ネジでも高精度な加工を実現します。
