超小型立形研削盤 USG-2
展示中
非真円形状ワークの
高速・高精度加工を実現
- 機械間口750mmと省スペース性を極めた立形研削盤
- 非真円形状ワークの高速・高精度加工にも対応（CL仕様）
- 天吊ロボットとワークストッカの組み合わせで、コンパクトかつ高生産性を実現

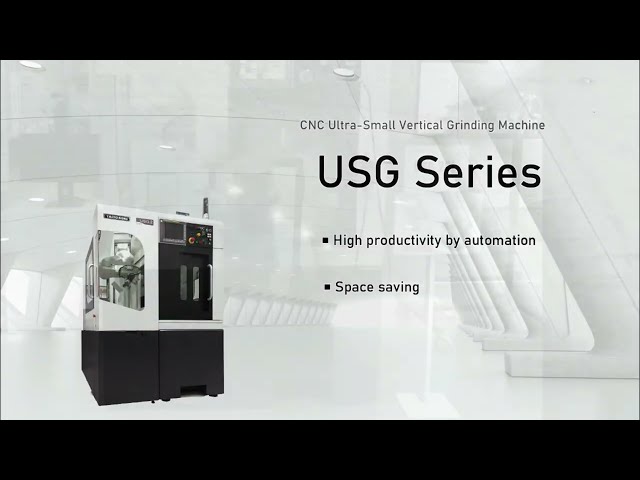

動画
仕様
| 研削可能内径 | ø100mm |
|---|---|
| 研削可能外径 | ～ ø100mm |
| 研削可能長さ | 80mm |
| 主軸の振り | ø220mm |
| 取付可能ワーク高さ | 230mm（治具含む） |
| テーブル上積載可能重量 | 200kg（治具含む） |
| 砥石スピンドル回転数 | 45,000min-1 or 75,000min-1 |
| 標準フロアスペース（W×D） | 750mm×3480 mm |
特長
高速・高精度のカム加工 CL仕様

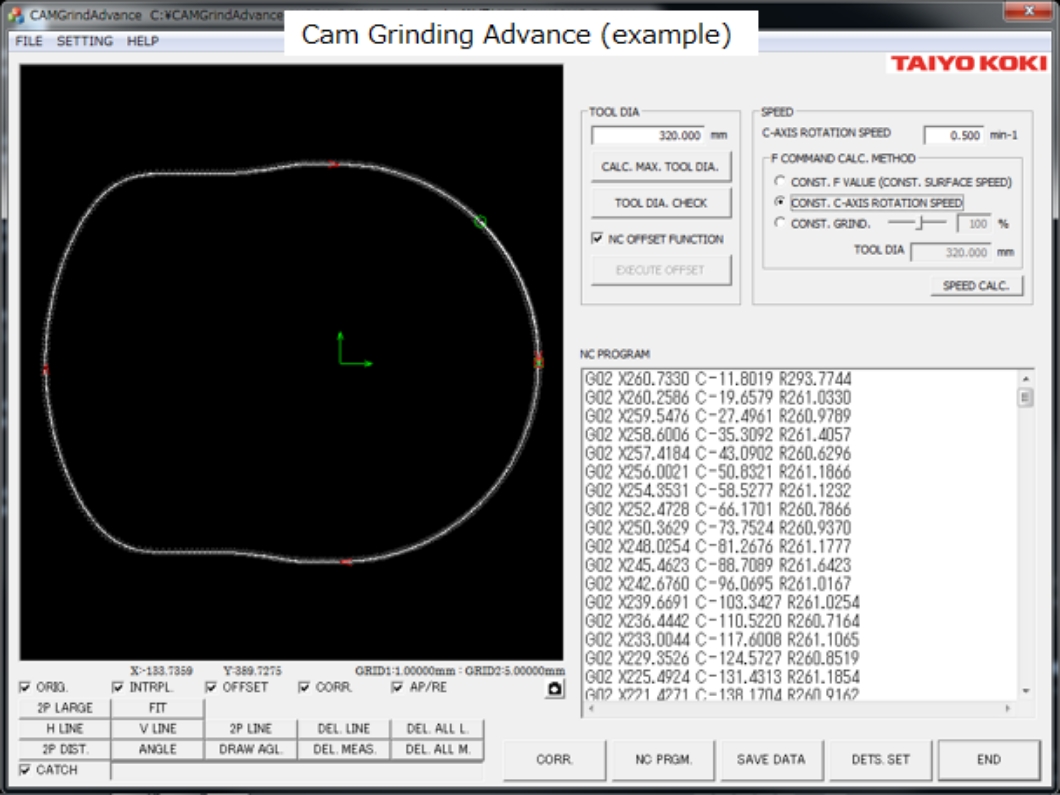

当社従来機に比べ推力2.2倍のリニアモータを採用し、カムリングなどの非真円形状ワークのさらなる高速化を達成。低重心・省スペース化により機械間口750mmを実現し、フロアスペース47%を削減しました。専用ソフトにより、CAD・CAMから加工プログラムを容易に作成可能です。

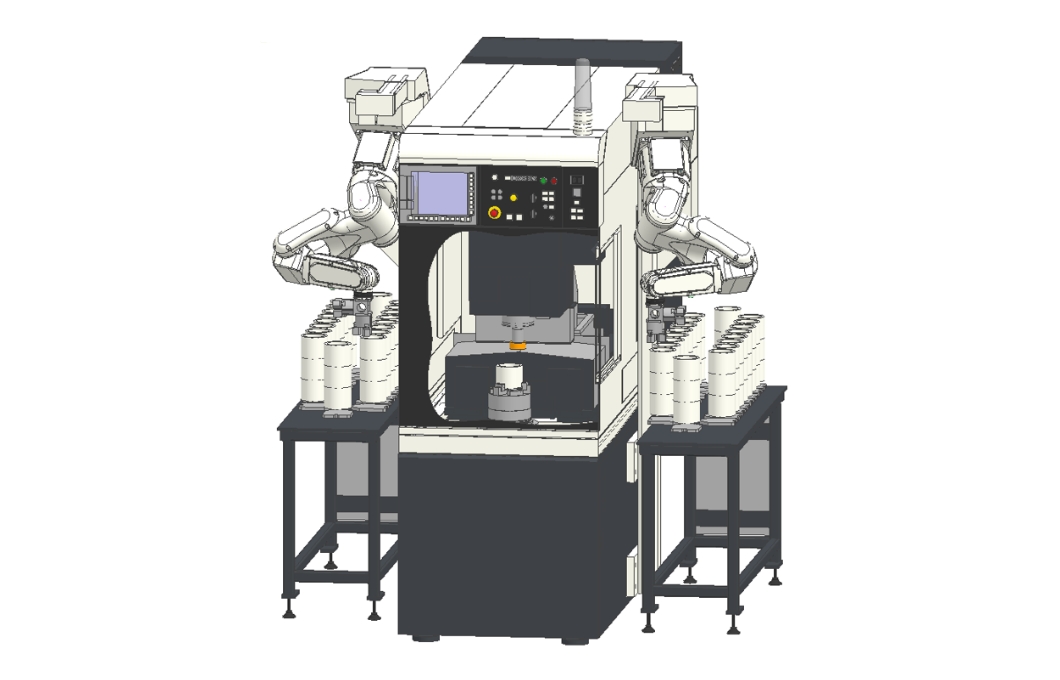

SRS（スマートロボットシステム） オプション
ロボットを機械側面に天吊設置したSRS（スマートロボットシステム）では、ロボット下部のエリアを有効活用。本機のみならず自動化システムにおいても設置エリアの省スペース化を実現しました。SRSは左右どちらにも搭載でき、あらゆる生産ラインに対応します。機械前面の作業エリアも損なわないため、単体機と同等の作業性を確保しています。
